AUTOTRONIK（歐托創力）SMT貼片機系列設備均可選配點膠器，使小批量生產更加簡化、方便。那么關于貼片機點膠庫設置流程是怎么樣的呢？需要怎么去設置呢？
點膠庫是放料記錄轉換成點膠庫的點膠記錄，那么點膠庫設置是由放料記錄轉換成點膠庫的點膠記錄的設置項。

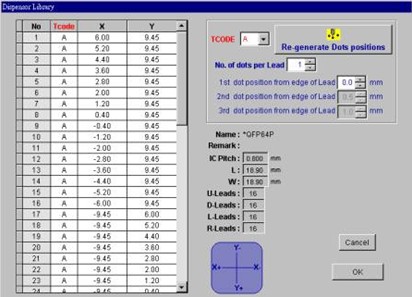

進入貼片機SMD軟件，在修改元件庫模式中點擊“dispensor library”圖標進入此模式，如下圖。

點膠庫設置界面參數說明：
（1）對點膠點尺寸選擇TCODE；
（2）選擇在每個引腳上打點的數目，可以選擇在每個引腳最大打3點；

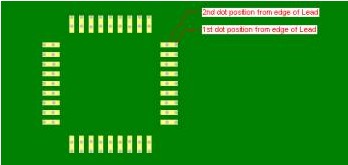

（3）輸入在引腳內部第一/第二/第三打點位置的距離（以毫米為單位）；
對精細腳距IC（腳距<0.5mm）錫漿點膠，用戶需要對IC的每個引腳點至少2x小的點；

（4）點擊“Re-generate Dots positions”按鈕由計算機產生點膠點；
（5）可以在表內更改點的位置；
備注: 點膠點位置是X-Y坐標到元件的中心
